Цифровой микроскоп

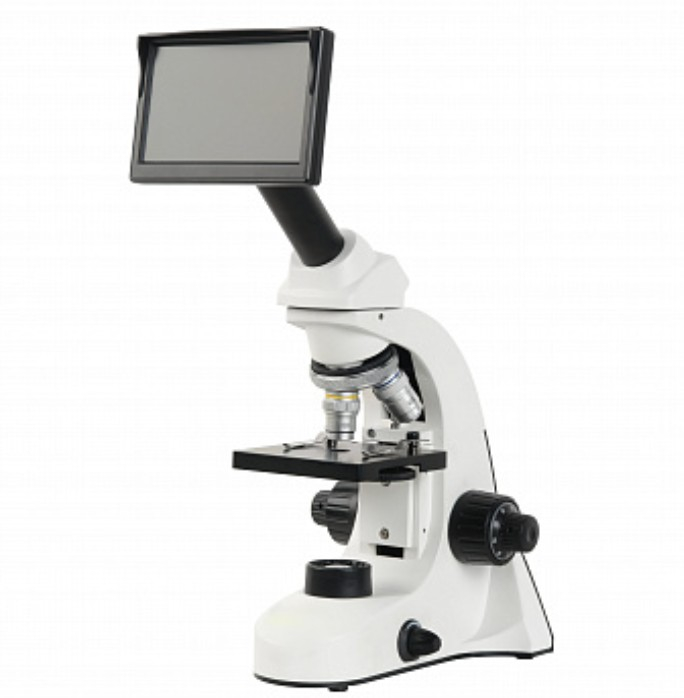

Монокулярный учебный микроскоп для исследований в проходящем и отраженном свете с просмотром изображений на мониторе или в окуляр. В комплекте три объектива с ахроматической коррекцией. Два осветителя на светодиодах. Механизм грубой и тонкой фокусировки. Два осветителя на светодиодах. Питание от батарей или от сети.
Универсальный и простой микроскоп с устройством визуализации - бюджетное решение как для начинающих, так и для опытных исследователей. Устройство визуализации съемное, поэтому цифровой микроскоп в считанные секунды превращается в световой - просто нужно заменить монитор на оптический окуляр. Или, наоборот. При этом не требуется никаких дополнительных настроек.
Микроскоп применяется в учебном процессе школ и лицеев для проведения лабораторных работ по многим дисциплинам - биологии, экологии, химии, физики и при проектно-исследовательской деятельности. Также он находит применение при самостоятельных исследованиях в домашних условиях.
Наблюдение без напряжения глаз возможно благодаря устройству визуализации, позволяющему в режиме реального времени наблюдать изображение на LCD мониторе и проводить исследования при групповых занятиях.
Устройство визуализации микроскопа состоит из LCD монитора с диагональю 4.3 дюйма с интегрированной 1Мр камерой. Монитор имеет разрешение 480 х 272 точек, на его корпусе расположены кнопки меню для настроек яркости, контрастности, насыщенности, масштабирования, выбора языка и другие. Цифровая камера 1Мр предназначена для вывода изображения на комплектный LCD монитор. Камера передает на монитор видеоряд с частотой 30 к/с и разрешением 1280×720 точек. Камера построена на цветном CMOS сенсоре с физическим размером 1/3 дюйма, что составляет 5.18 x 2.92 мм, и с пикселями размером 2.75 х 2.75 мкм. В корпус камеры встроен оптический адаптер, благодаря этому площадь сенсора используется эффективно и без потерь разрешения.
В комплекте микроскопа резкие ахроматические объективы 4x/0.10, 10x/0.25 и 40x/0.65, позволяющие наблюдать детальные и яркие изображения. Объектив 40x/0.65 имеет конструкцию оправы с подпружиненным оптическим блоком, что препятствует повреждению объектива и изучаемого образца. Все оптические элементы микроскопа - объективы и окуляры изготовлены из оптических стекол высокого качества и имеют просветляющее покрытие.
Максимальное увеличение 1280х достигается при использовании объектива 40x/0.65 и окуляра 16х в сочетании с входящей в комплект 2х линзой Барлоу. Минимальное увеличение микроскопа составляет 80х с объективом 4х/0.10, окуляром 10х и линзой Барлоу. Линзу можно сдвигать вдоль оптической оси окулярного тубуса, плавно изменяя тем самым увеличение. Оправа линзы имеет шкалу для установки необходимых значений увеличения. Но использование линзы Барлоу приводит к уменьшению поля зрения микроскопа и снижению яркости наблюдаемого изображения.
При необходимости получать малые увеличения от 20х, к микроскопу можно приобрести дополнительный окуляр WF 5х с посадочным диаметром 23.2 мм. Линзу Барлоу в этом случае необходимо удалить.
Два осветителя предназначены для исследований в проходящем и отраженном свете.
В качестве источников света в осветителях используются светодиоды белого света со спектром излучения близком к дневному свету. Это повышает комфорт при наблюдении и снижает утомляемость глаз наблюдателя. При использовании устройства визуализации такой свет способствует правильной цветопередаче и низкому уровню шумов записываемых файлов. Оба осветителя снабжены коллекторными линзами. Питание осветителей может производиться от 3-х щелочных батареек тип АА или от входящего в комплект сетевого адаптера.
Поворотный диск с 12-ю отверстиями разного размера осветителя проходящего света выполняют функцию апертурных диафрагм. Их размер выбирается исходя из увеличения выбранного объектива, что позволяет добиваться максимального контраста. Подбор оптимальной величины отверстия осуществляется опытным путем - чем больше увеличение объектива, тем меньшим должен быть диаметр отверстия. В пяти отверстиях установлены цветные светофильтры, они предназначены для повышения контраста изображения при наблюдении светлых и прозрачных малоконтрастных объектов.
Фокусировка микроскопапроизводится перемещением предметного столика по оптической оси. Механизм имеет надежную и точную конструкцию на основе зубчато - реечной передачи и снабжен фокусировочными рукоятками, выведенными на обе стороны штатива для удобства. Механизм имеет двухступенчатую конструкцию, что обеспечивает как грубую фокусировку, так и тонкую, прецизионную фокусировку и снабжен ограничителем перемещения для исключения повреждения исследуемого образца и объектива.
Основание и штативмикроскопа изготовлены из алюминиевого сплава, что способствует надежности конструкции при небольшой массе. Механическая конструкция микроскопа обеспечивает надежную защиту оптики и механизмов от ударов и вибраций, стабильность и точность настроек.
